Calgeo est un éditeur de logiciels spécialisé dans le calcul de surface.
! NOUVEAUTÉS 2012 !
Tous les logiciels de notre gamme sont désormais disponibles sous Mac OS X version 10.6 ou supérieure.
Calgeo édite les logiciels suivants :
|
|
| : |
Calcul de surface 2D sur image (démo) |
|
|
| : |
Calcul de surface et volume pour bassin (démo) |
|
|
|
| : |
Calcul de surface pondérée pour locaux commerciaux (présentation) |
|
|
|
| : |
Calcul de surface sur enseigne (démo) |
|
|
|
| : |
Calcul de surface sur façade (démo) |
|
|
|
| : |
Calcul de surface pour la chirurgie par implants capillaires |
|
Calgeo propose des logiciels en accès libre :
|
|
| : | Calcul de surface de polygone à partir de coordonnées en (X,Y) |
|
|
|
| : | Calcul de surface d'un triangle à partir de la longueur des cotés |
|
Calgeo peut également vous accompagner gratuitement sur vos problématiques de calcul de surface.
Notre longue expérience et notre connaissance des outils informatiques existants nous permettront de vous orienter vers les logiciels
appropriés (même si ce ne sont pas les nôtres ...)
Pour nous contacter:
Portable: 06 10 46 00 76
Mobile: +33 610 460 076
Email: contact_calgeo@calgeo.com
Facebook: CALGEO
|
Skype:
|
|
Si vous ne possédez pas de compte skype, nous pouvons vous fournir un compte invité.
Télécharger Skype pour:
Windows
Mac OS X
|

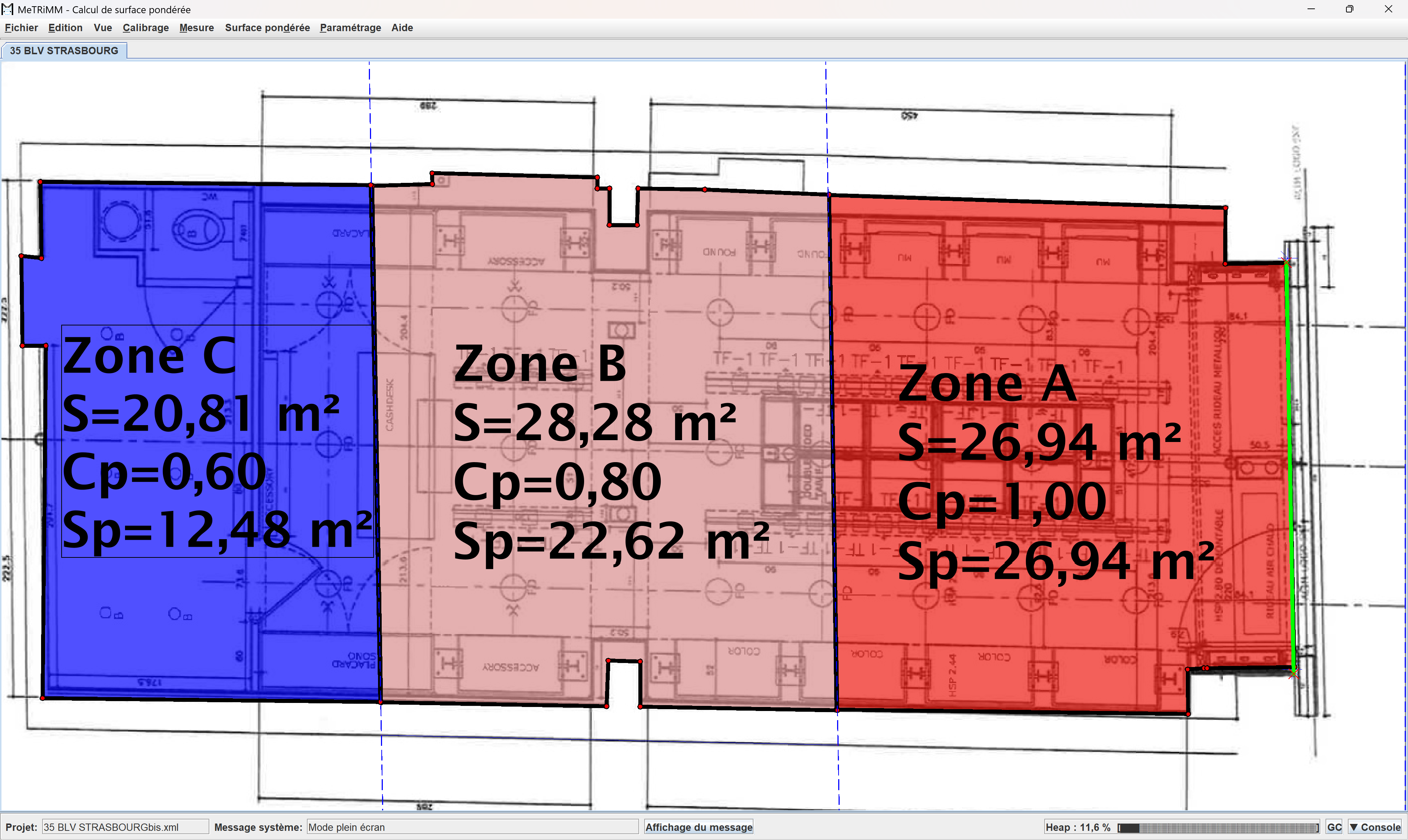

MeTRiMM - calcul de surface pondérée pour locaux commerciaux
MeTRiMM est un logiciel d'aide au calcul de surface pondérée utilisée dans la détermination de la valeur locative des locaux commerciaux.
MeTRiMM ne se base sur aucune règle particulière de pondération, il se comporte comme un planimètre logiciel, mais son originalité réside dans la possibilité de pouvoir identifier graphiquement les vitrines et les façades du bâtiment et de pouvoir effectuer un décalage des façades.
Chaque zone mesurée dans MeTRiMM peut-être pondérée par un coefficient de pondération.
Présentation PowerPoint
Démo de saisie d'une mesure
Démo export excel
L'installation est simple et le logiciel est intuitif ce qui permet une prise main très rapide.
La navigation dans l'image est facilité grâce aux fonctionnalités de zoom accessibles directement depuis la souris.
Les images que vous pouvez traiter doivent provenir de plans scannés, de photos de plans ou d'une copie d'écran d'un plan édité dans un logiciel de DAO.
Le format de ces images doit être de type bmp, gif, jpg, png ou tif
MeTRiMM permet de travailler sur plusieurs images dans des onglets séparés.
Les mesures effectuées sur l'image sont nommées et peuvent être mise en
valeur par de la couleur.
Les mesures peuvent, également, être exportées au format Excel.
|
|
Hairmes - Hair surface and density measurement software
Hairmes est un module du logiciel GeoTool conçu pour effectuer des mesures de surface dans le cadre de la chirurgie par implant capillaire.
Pour plus de détails, reportez-vous au site de Hairmes
|
|
Avant d'acheter un logiciel, merci de vérifier en bas de cette page que votre matériel est bien conforme à la configuration requise
Les licences sont des licences monoposte liées à une configuration matérielle.
Elles ne fonctionneront donc que sur un seul ordinateur.
TARIFS
| Licence GeoTool module standard version 1.3 |
250 EUR |
|
| Upgrade de la licence GeoTool version 1.2 vers version 1.3 |
125 EUR |
|
| Licence GeoTool module bassin |
450 EUR |
|
| Licence MeTRiMM |
750 EUR |
Nouvelle version 1.3
paiement par chèque
|
| Licence ProRect |
sur devis |
paiement par chèque
|
Service de mesure de surface
(Envoyez vos documents à mesurer par mail)
|
sur devis
|
- |
Configuration requise:
Les logiciels fonctionnent sur les systèmes d'exploitation Windows 2000, XP, Vista ou 7 et sous Mac OS X (version 10.6 et supérieure).
Les logiciels ont été testés avec java 6 update 6.
Les logiciels nécessitent :
* une souris 3 boutons (la molette du milieu doit faire également fonction de bouton)
* 512 Mo de mémoire vive disponible lors de l'exécution
|
|
Quelques références
GeoTool module standard :
| Industrie et services | EDF, ACOPRO, ATELIERS PINTON, MSX International, CLAAS Tractor |
| Immobilier | RESERGIE, JM Cavayé-Expert Immobilier, Gecko Home, Cabinet Christian Roussel |
| BTP | ADM Réalisation, TAVE, Univers Toitures, Inter Cheminée Toiture, Mineral System |
| Espaces verts | CERDP, Lauragri Services |
| Médical | Docteur Territehau ( Hôpital Percy Clamart), Ecole nationale vétérinaire de Toulouse, Monitoring-Force |
| Sport | SO-STAB, Fédération Française de Tir à l'Arc |
|
|
GeoTool module bassin :
Aquapoles
|
|
Hairmes :
Belgique : Docteur Jean Devroye, ProHairClinic
USA : Doctor John Cole
|
|
MeTRiMM :
Richer Immobilier, Colomer Expertises, Cabinet Maigné-Gaborit, Thierry Bergeras Expertise, Experts & Associés, Cabinet François Robine et Associés,Agenda Guyane
|
|
ProRect :
Partenariat : TLPE GESTION - solution informatisée de gestion de la TLPE pour les collectivités et les entreprises
|
|
|
Témoignages d'utilisateurs
|
Jean-Marie Cavayé - Expert Immobilier : "... GeoTool est le logiciel que tout bon expert devrait posséder.
Intelligent, intuitif et très facile d'utilisation, GeoTool permet d'obtenir un périmètre ou une surface à partir d'une simple image scannée (plan, photo ou autre).
Finies les longues heures passées "kutch en mains" pour effectuer toutes ces fastidieuses mesures.
Avec GeoTool tout est automatisé. En quelques clics de souris, on fait apparaître longueurs, largeurs, contours et aires.
Il est ensuite possible d'exporter le résultat ou d'imprimer l'image nouvellement métrée. GeoTool fait incontestablement gagner un temps précieux dans les recherches.
C'est un outil incontournable pour qui entend gagner en productivité dans son travail. Au surplus, son prix est parfaitement abordable et se trouve amorti en quelques saisies... "
|
|
Henri Pennacino - Particulier : A la recherche d’un logiciel pas cher et facile à mettre en œuvre pouvant me donner avec précision, la surface, les cotés et le périmètre d’un polygone, bref les mesures d’une parcelle cadastrale d’époque napoléonienne.
Conçu par un Ingénieur Géomètre, GeoTool est fait pour ça !
Satisfait du logiciel et surtout de la prestation et de la gentillesse de Mr A.Duvallet.
|
|
ADM Réalisation - Alain ROCHE : GeoTool est un logiciel très intuitif
|
|
ACOPRO - Hélène PEURIERE : Très bien, installation très facile et prise en main très simple,
aucun problème, votre logiciel répond parfaitement à mes besoins.
|
|
SO-STAB (Canada) - Serge Thibodeau : Après plusieurs jours de recherche d'un outil pouvant me permettre de mesurer rapidement et efficacement la surface d'une zone précise sur diverses raquettes de tennis, j'ai finalement trouvé l'outil idéal pour moi en GeoTool.
Le concepteur de ce logiciel, Monsieur Alexandre Duvallet a gentiment répondu à toutes mes questions autant avant qu'après l'acquisition très abordable de GeoTool, un service impeccable.
GeoTool est extrêmement facile à utiliser et très précis. Il est même possible de faire le calcul de plusieurs surfaces distinctes sur une même image, ce qui est très pratique.
Bref, je suis totalement satisfait de l'outil GeoTool, du service avant et après vente ainsi que la courtoisie et l'expertise de Monsieur Duvallet.
|
|
|
Calgeo - calcul de surface de nappe et calepinage de bande
Condition d'accès :
Le logiciel Calgeo n'est pas un logiciel libre, néanmoins, j'accepte que certaines personnes puissent devenir bêta-testeur du logiciel.
Pour pourvoir utiliser le logiciel Calgeo en tant que bêta-testeur, il suffit de m'envoyer un mail en me décrivant précisément votre besoin ou projet.
Je vous donnerai alors, ou non, l'accès au logiciel.
Description :
Calgeo est un logiciel développé initialement pour effectuer du calcul de surface pour bassin et du calepinage de lés de géomembrane.
Bien que conçu pour les entreprises de pose d'étanchéité par géomembrane, le logiciel Calgeo peut néamoins être utilisé par toute personne ayant besoin de faire
du calcul de surface d'une nappe de point 2D ou 3D.
Le module de calepinage gère un calepinage par bande qui reste spécifique au domaine des géosynthétiques.
|
| Interface utilisateur |
Calgeo permet du calcul de surface automatisé à partir de :
- Importation de layers de fichiers DXF version 2000
- Fichiers de points au format XYZ ou NXYZ
- Création de points via l'interface graphique du logiciel
BRGenerator : outil de génération de fichier de points pour bassin rectangulaire (télécharger ici)
Le calcul de surface dispose des fonctionnalités suivantes :
- maillage contraint de la zone
- Délimitation de zones à calculer séparemment
- Exclusion de zones
Le résultat du calcul de surface est exportable sous format CSV (lisible via Excel).
Calgeo permet d'effectuer un calepinage optimisé de vos lés de géomembranes ou de géosynthétiques sur une surface plane.
Il permet également de réaliser une projection développée de votre bassin afin de préparer le calepinage destiné à votre atelier de préfabrication.
Calgeo possède son propre format de sauvegarde XML, mais permet également l'export de vos projets au format DXF pour les réutiliser dans des logiciels DAO (Autocad, Bentley, ...).
|
Exemple de calcul de surface sur un bassin
de la déviation de Bernay (27)
|
|
Importation des points issus du lever topographique :
|
 |
Matérialisation de la crête et du pied de talus,
ainsi que des angles du bassin : |
 |
Résultat du maillage automatique |
 |
Affichage des résultats par zone du calcul de surface |
 |
Exemple de calepinage sur un bassin
avec une méthode de pose en nappe préfabriquée
|
Calgeo permet de calepiner une surface plane en optimisant l'orientation des lés de géomembrane afin de minimiser la consommation de vos matériaux.
Calgeo possède également une fonctionnalité qui vous propose de réaliser une projection développée de votre bassin.
Ceci vous permet de préparer un calepinage à destination de votre atelier de préfabrication de nappe.
|
Projection développée (ligne verte) de la crête de talus du bassin (ligne rouge)
|
 |
Sélection de la zone à calepiner et écran de paramétrage du calepinage |
 |
Affichage du calepinage optimisé |
 |
Export du calepinage au format DXF
et visualisation dans le logiciel Bentley View |
 |
Calcul de surface appliqué à un chantier de couverture de terres polluées.
Les résultats du calcul de surface obtenu avec Calgeo ont été validés par le géomètre du chantier.
|
Lever de terrain sous Autocad fourni par le géomètre
|
 |
Triangulation du chantier et résultat du calcul de surface
|
 |
Visualisation de la triangulation en aspect 3D
|
 |
L'étanchéité de ce CSDU a été réalisée par l'entreprise BEC FRERES.
Ce chantier a permis de valider le calcul de surface par zone.
|
Délimitation du fond de forme à trianguler |
 |
Résultat de la triangulation et du calcul de surface |
 |
Rapport de calcul de surface exportable sous Excel |
 |
Casier de décharge réalisé par l'entreprise BEC FRERES.
Les calculs de surface effectués avec Calgeo sont identiques à ceux réalisés par l'entreprise avec COVADIS.
|
Délimitation du casier à trianguler |
 |
Triangulation et calcul de surface |
 |
Casier de décharge étudié par l'entreprise ANTHRACITE.
|
Délimitation du casier à trianguler : |
 |
Triangulation : |
 |
Calcul de surface : |
 |
Aspect 3D : |
 |
Surface d'un polygone :
Cette feuille de calcul permet de calculer la surface d'un polygone à partir des coordonnées des sommets du polygone.
|
Surface d'un triangle quelconque:
Cette feuille de calcul permet de calculer la surface d'un triangle à partir de la longueur des cotés du triangle.
|
Les guides Calgeo:
Destinés principalement aux particuliers confrontés aux problématiques de calcul de surface, ces guides expliquent en détail comment effectuer
pratiquement un calcul de surface pour une situation donnée.
Guide calcul de surface d'un terrain :
Ce guide vous expliquera comment mesurer par vos propres moyens les dimensions de votre terrain, jardin, champs ou bien pré (à condition qu'il soit plat ou en pente constante) et comment effectuer le calcul de sa surface.
Si votre terrain ne respecte pas ces conditions, vous devrez faire intervenir un géomètre pour effectuer le calcul de surface.
|
Le calepinage, c'est quoi :
Le calepinage représente le placement contigüe d'un motif discret ou continu sur une surface déterminée.
Le calepinage permet de maîtriser la quantité de motif à mettre en oeuvre pour couvrir une surface.
Un calepinage peut être optimisé, c'est à dire qu'il utilise le minimum de motifs nécessaire pour couvrir la surface.
Lorsque les motifs sont découpables, le calepinage couvre exactement la surface, exemple: calepinage de carrelage.
Le calepinage peut-être débordant si les motifs ne sont pas découpables, exemple: calepinage de banches.
Le calepinage peut-être également être non débordant si les motifs ne sont pas découpables et qu'ils ne doivent pas déborder de la surface,
exemple: calepinage de panneaux solaires sur un toit.
Une définition est également donnée par Wikipédia : cliquez ici pour y accéder.
Les logiciels qui traitent du calepinage sont :
Calgeo : calepinage débordant et optimisé de bandes
LOGItram : calepinage de cloison et carrelage
Calepilight : calepinage modulaire
Procal : calepinage sous environnement Autocad
|
FAQ : Foire aux questions, Frequently asked questions
Formule de calcul de surface :
Contrairement à ce que beaucoup pensent, il n'existe pas de formule toute faite pour calculer la surface d'une forme quelconque.
Il existe des formules pour les formes connues (cercle, carré, triangle, ... )
Si votre forme est exprimable en équation, vous pouvez toujours intégrer pour trouver la surface.
Calcul de volume :
Pour le calcul du volume de bassins : voir le logiciel GeoTool - module bassin
Pour le calcul du volume de formes géométriques élémentaires, voir ce site :
http://anisciences.free.fr/demos/mat/MQ_demo/FMA/volume/volumes.htm
Pour le calcul du volume de formes quelconques : il n'existe pas, à ma connaissance, de logiciel gratuit.
Calcul de surface à partir de coordonnées (X,Y) :
Si vos coordonnées sont en (X,Y), il s'agit d'un calcul en 2D, vous pouvez donc vous rapprocher du calcul de surface pour polygone.
Calcul de surface d'un polygone:
Je propose deux solutions pour calculer la surface d'un polygone :
1ère solution :
Il faut le décomposer en triangles élémentaires et calculer la surface de chacun des triangles en appliquant la formule de Héron.
2ème solution :
Si vous avez les coordonnées (X,Y) des sommets du polygone, vous pouvez utiliser mon logiciel :
http://www.calgeo.com/polygone/index.html
ou bien vous réferrer à ce site:
http://www.attewode.com/Calculus/AreaMeasurement/area.htm
Calcul de surface d'un triangle:
On peut la calculer en utilisant la base et la hauteur du triangle, voir le site :
http://www.mathsgeo.net/rep/aire.html#triangle
On peut aussi la calculer en utilisant la longueur de ses trois cotés (formule de Héron), voir le site :
http://ymonka.free.fr/maths-et-tiques/index.php/curiosites/curiosites-en-geometrie/la-formule-de-heron
Calcul de surface pour formes géométriques élémentaires:
Les formules de calcul de surface pour les formes géométriques élémentaires se trouvent à cette adresse :
http://www.mathsgeo.net/rep/aire.html
|
Des sites intéressants, en vrac :
|
| Liens vers le calcul de surface, la triangulation et le planimètre |
|
|
|
